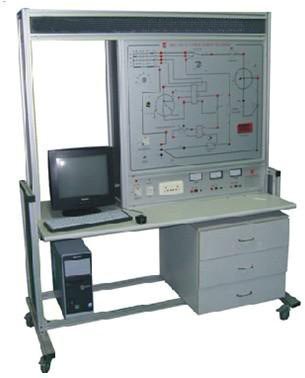

HYKTDQ-2整體式空調電氣實訓考核裝置
“整體式空調電氣實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（中級、高級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
一、特點
1.實訓裝置直觀展示了整體式空調電氣系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識。
2.實訓裝置集電氣控制系統、模擬系統于一體，結構清晰、緊湊，與實際整體式空調電氣系統一致。
3.故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜0.2kVA
3.外形尺寸：1210mm×730mm×1540mm
4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本裝備
1.實訓柜：采用鐵質雙層亞光密紋噴塑結構底架，鋁質面板，鋁型材及鋁面板拼合框架結構
2.交流電壓表1只：測量范圍0～250V，精度1.5級，用于監測電源電壓
3.交流電流表1只：測量范圍0～5A，精度1.5級，用于觀測系統啟動電流及正常工作電流
4.整體式空調電氣控制系統圖1套：印有電氣系統原理圖，并設有相應的測量點
5.工作指示單元：元件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識
6.模擬故障設置箱1套：鑲嵌于實訓柜，內并配有鎖，用于模擬故障設置
7.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護
四、實訓項目
1.整體式空調電氣控制系統原理
2.整體式空調電氣控制系統調試與運行
3.整體式空調電氣控制系統模擬故障與排故
4.整體式空調電氣控制系統故障分析與維修
5.整體式空調電氣控制系統應用
